Шестнадцать узких каналов 802.15.4 против трёх широких полос Wi-Fi
Сценарий знаком всем, кто собирал умный дом на Zigbee: пара устройств на краю покрытия отвечает через раз, реле щёлкает с задержкой в несколько секунд, а журнал координатора пестрит потерянными пакетами. Первое, что подскажут в любом сообществе, — переехать повыше по номерам каналов, к 25-му или 26-му, где Wi-Fi якобы нет.
Предпосылка у совета правильная, вывод — нет. Ниже разобрано, что на этот счёт сказано у NXP, Texas Instruments, в доках Zigbee2MQTT и Home Assistant, и в каком порядке имеет смысл чинить сеть.
Полметра кабеля решают чаще, чем номер канала
Начать стоит не со спектра. Шина USB 3.0 излучает широкополосную помеху ровно в участке 2,4–2,5 ГГц — явление задокументировано в материале USB-IF, к которому производители железа отсылают уже больше десяти лет. Свисток-координатор, вставленный вплотную к порту USB 3.0 или к разъёму внешнего SSD, попросту заглушает собственный приёмник.
В документации Zigbee2MQTT это сказано прямым текстом: адаптер, стоящий вплотную к порту USB или HDMI, способен уничтожить радиосвязь целиком, тогда как удлинителя длиной 50 см хватает, чтобы помеха заметно упала. У ZHA формулировка похожая: портов USB 3.0 лучше избегать вовсе, а адаптер включать либо в USB 2.0, либо в хаб со своим питанием.
Откуда вообще берётся пересечение с Wi-Fi
Обе технологии делят один и тот же кусок спектра. У IEEE 802.15.4 на 2,4 ГГц шестнадцать каналов, пронумерованных с 11 по 26; центры расставлены с шагом 5 МГц в интервале от 2405 до 2480 МГц, а занимает каждый канал всего 2 МГц. Wi-Fi в том же диапазоне куда прожорливее — 22 МГц на канал: под первым лежит 2401–2423 МГц, под шестым 2426–2448, под одиннадцатым 2451–2473. Никакого «пробивания» сквозь Wi-Fi у узкого Zigbee не происходит — вопрос лишь в том, попал он в промежуток между полосами или нет.

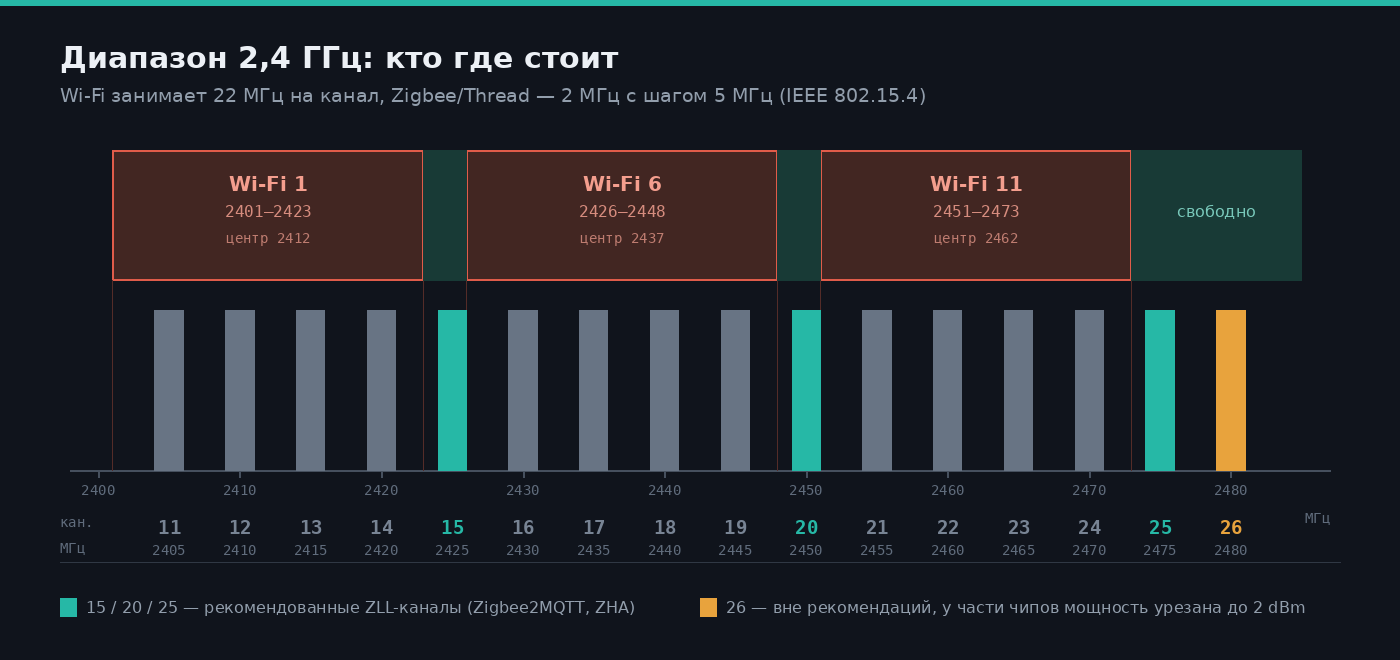

Шкала построена по данным NXP JN-AN-1079: шаг 5 МГц, полоса канала 2 МГц
📌 Заметка
Под Thread и Matter-over-Thread лежит тот же самый 802.15.4 с той же нумерацией каналов. Так что бордер-роутер, живущий по соседству с Zigbee-координатором, конкурирует за спектр не только с точкой доступа, но и с ним.
Чем оборачивается переезд на 26-й
Что верхушка диапазона свободна — правда. Только вот 26-го канала нет ни в перечне рекомендованных у Zigbee2MQTT (там числятся 11, 15, 20 и 25), ни у ZHA: её режим «Smart» при первичной настройке прогоняет весь диапазон и из результатов отдаёт предпочтение 15-му, 20-му и 25-му.
Куда важнее второй момент, о котором почти не говорят, — мощность передатчика на верхних каналах урезается. В руководстве Texas Instruments по FCC-сертификации Z-Stack потолки прописаны поимённо для конкретных плат: для LP_CC2652RSIP и LP_CC2652PSIP это 2 dBm на 26-м канале, для CC1352P_2_LAUNCHXL — 15 dBm. Виновата вторая гармоника: с ней платы не проходят сертификацию в верхней части диапазона.
⛔ Так делать нельзя
Вдумайтесь в разброс: 2 dBm на одной плате и 15 dBm на другой в пределах одного документа — при том, что чипы серии CC2652P сами по себе умеют выдавать до +20 dBm. Восемнадцать децибел разницы в свободном пространстве эквивалентны примерно восьмикратному падению дальности; в квартире с её затуханием эффект слабее, но сеть от такого «улучшения» всё равно разъезжается. Свои лимиты сверяйте по документации производителя свистка, а не по советам из переписки.
Кнопка «сменить канал» бесплатной не бывает
На работающей сети у этой операции есть цена. Zigbee2MQTT умеет менять канал лишь для адаптеров zstack и ember; отдельные устройства переключаться не умеют вообще и потребуют повторного сопряжения; батарейные датчики в момент широковещательной рассылки спят и её не получат. ZHA отводит на переезд всей сети до часа и предлагает подгонять процесс передёргиванием питания — а в качестве общей рекомендации советует канал, назначенный при первичной настройке, вообще не трогать.
Так что первый шаг — выяснить, где сидит ваша точка доступа:
# свой и соседские SSID с номерами каналов и уровнем
nmcli -f SSID,CHAN,FREQ,SIGNAL dev wifi list | head -20
А затем сверяться с таблицей. Под «свободен» понимается, что двухмегагерцевая полоса Zigbee целиком выпадает за пределы 22 МГц соответствующего канала Wi-Fi.
Канал Wi-Fi
Занимаемая полоса
Свободные каналы Zigbee
1
2401–2423 МГц
15, 20, 25
6
2426–2448 МГц
11–14, 20, 25
11
2451–2473 МГц
11–15, 25
Становится понятно, откуда популярность 25-го: среди рекомендованных только он остаётся вне полосы при любом раскладе с Wi-Fi.
⚠️ Осторожно
Таблица описывает ситуацию с шириной канала Wi-Fi в 20 МГц. Стоит переключить точку в режим 40 МГц — и она заберёт себе почти половину диапазона, промежутков не останется вовсе. Заодно убедитесь, что номер канала выставлен руками: при «авто» роутер способен переехать среди ночи и унести ваш промежуток с собой.
✅ Как правильно
Если сеть разваливается, идите по шагам:
удлинитель от 50 см, разъём USB 2.0, дистанция от корпуса, накопителей и роутера — не стоит ни копейки и нередко закрывает вопрос целиком;
номер канала на точке доступа выставить руками, ширину оставить 20 МГц;
в слабых зонах поставить устройства с питанием от сети (умные розетки, реле) — именно они и удерживают меш;
и лишь после этого трогать канал Zigbee, заранее приготовившись переподключать часть устройств.
Какой канал обслуживает вашу Zigbee-сеть и доводилось ли его переставлять? И что в итоге сработало — вынос адаптера на удлинитель или всё-таки переезд по спектру?
