Собираем домашний сервер 2023. Проект DigneZzZ.

Концепция » | Выбор и покупка » | Сборка » | Установка » | Настройка » |  Использование » |

---

Всем привет.

Продолжаю расписывать что и как у меня прошло по выбору и покупке.

Для начала вспомним мои требования, они были такие:

Условия и ограничения:

• Бюджет на всю систему (без дисков в RAID) - 50-60к
• Компактный корпус
• Тихая работа
• Работа 24 \ 7
• Быстрая обработка фотографий
• Наличие мобильных приложений для "выгрузки" фотографий и видео

Исходя из текущих реалий, хотелось конечно выжать максимум из сборки при этом сократив изначальный бюджет.

Почти получилось.

Материнская плата

В прошлом посте мне подкинули идею Б/у процессоров Xeon и китайских плат, которые в принципе, себя зарекомендовали очень хорошо.

Пообщавшись на стороне с разными людьми, пошерстив сайт: Xeon-e5450.ru - Серверные процессоры для игровых и рабочих ПК. Характеристики, обзоры, сравнения и тесты, актуальность., который кстати оказался очень полезным, я пришел к выводу что взять китайскую Мать - это разумная идея, сохранив бюджет и деньги.

Во первых они серверные, во вторых они не дорогие, в третьих у них много подключений SATA 3.

В итоге мой выбор пал на: JINGSHA X99 D8I

JINGSHA X99 D8I: характеристики, обзор, прошивка bios, драйверы, покупка и цены (xeon-e5450.ru)

Заказывал на AliExpress: JINGSHA новая материнская плата X99 D8I с чипом X99 поддержка E5 V3V4 LGA 2011-3 процессор с Wi-Fi + Bluetooth NGFF M.2 Высококачественная игровая доска - купить по выгодной цене | AliExpress

Пришло за 1.5 недели.

В живую она выглядит так:



К пайке вопросов нет.

Поставляется без батарейки - нужна CR2032.

Все целиком ещё не собирал. Соберу на днях

Оперативная память.

Как видно на фото, память я уже установил. Первой ставится в серые плашки.

Брал Б/у с AliExpress  у продавца с хорошим рейтингом.

Вся память серверная, Samsung. Частота 2133. ECC и REG.

Оперативная память Samsung DDR4 8 Гб 64 ГБ 16 ГБ 32 ГБ PC4 2133 МГц 2400 МГц 2666 МГц 2133P 2400T 2666 в ECC REG, Серверная память с поддержкой материнской платы X99 - купить по выгодной цене | AliExpress

Большую частоту памяти не поддерживает процессор. Но поддерживает Материнка. Так что не запаривался.

Процессор

Процессор я выбирал исходя из ядер, TDP и цены.

Остановился на Процессор Intel Xeon E5-2699 v3 E5 2699v3 E5 2699 v3, процессор 2,3 ГГц, 18 ядер, 36 потоков, 45 МБ, 145 вт, процессор LGA 2011-3

Брал здесь: Процессор Intel Xeon E5-2699 v3 E5 2699v3 E5 2699 v3, процессор 2,3 ГГц, 18 ядер, 36 потоков, 45 МБ, 145 вт, процессор LGA 2011-3 - купить по выгодной цене | AliExpress

Из всего комплекта, жду пока доставку только его. Уже едет где то в Питере в сортировочных, придёт со дня на день.

Видеокарта

Да.. для сервера пришлось взять её. Так как в процессоре она не встроена. А настраивать с монитором как то приятнее.

Признаюсь, вероятно я "лоханулся" с ней и можно было взять на Авито вариант не хуже, а может и лучше.. Но я купил как то спонтанно, а одумался уже после)

Взял Radeon Rx580. Графические карты HUANANZHI RX 580 8G 2048SP 256Bit GDDR5 HDMI-совместимая видеокарта DP DVI GPU RX580 8G - купить по выгодной цене | AliExpress

Сетевая карта

Да, в материнке встроена сетевая. Но она 1Гб\с.

А все провода у меня дома Cat6.. так что было принято взять "на будущее" 2.5Гбит\с плату в сервер.

Взял с двумя портами, вдруг пригодится.

Двойной порт 2,5G PCI-E к RJ45 сетевая карта памяти и ASM1806 чип Gigabit Ethernet PCI Express 10/100 Мбит/с для ПК - купить по выгодной цене | AliExpress

Корпус

Сервер будет стоять недалеко от моего рабочего места (за спиной). Рабочее место будет на утепленном балконе.

Исходя из этого искал хороший корпус с хорошей шумоизоляцией, но при этом с поддержкой 5-6 HDD (на перспективу), пока у меня их только 4.

Выбор пал на корпус: Silent base 601 black - Be quiet! SILENT BASE 601 | Window Black - бесшумные premium Корпуса ПК от be quiet!

На Авито мне он достался за 6000 рублей в прекрасном состоянии (в магазинах цена на него около 14 тысяч)

WiFi адаптер (временный)

На данный момент, протянуть провода у меня нет возможности, а настраивать буду заранее. Принято решение взять на авито не дорогой Wifi/BT адаптер PCI-e подключения.

Взял: TP-link Archer T5E

Блок питания

Исходя из все тех же характеристик малой шумности, пусть и покажется что я фанат BeQuiet! (к ним пока у меня не было претензий, уже собрал не первый корпус с их комплектующими).

В общем, на том же Авито за 3200 рублей, взял себе be quiet! System Power 9 700w. SYSTEM POWER 9 | 700W - бесшумные essential Блоки питания от be quiet!

По словам продавца, пробег не больше года. Не шумный. Чистый.

Выбор делал исходя из доступных кабелей питания SATA 3 (здесь их 8 штук).

За блоками была целая погоня)) кто то продавал дорого, кто то продавал далеко.. Какие то разбирались очень быстро. Ещё конечно смотрел на модель PurePower - там Gold сертификация.. но дешевого в продаже я не смог найти. Ждать уже не стал.

Башня охлаждения процессора

Будете смеяться... но долго думать не стал взять BeQuiet! dark rock 4  Цена и характеристики достаточны. Бесшумность тоже. DARK ROCK 4 - бесшумные high-end Воздушное охлаждение от be quiet!

На Авито мне обошелся за те же 3000 рублей.

m.2 под систему

Взял пока AData SwordFish на 500Гб. С радиатором сразу. Материнка поддерживает только PCI Gen3 версии, поэтому за скоростью особо не гнался.. Но! Возможно поменяю на своем основном компе на WD Blue на 500Гб.. Там скорость чтения/записи быстрее.

SSD диск ADATA SWORDFISH M.2 2280 500 Гб PCIe 3.0 x4 (NVMe) 3D TLC (ASWORDFISH-500G-C)- купить по выгодной цене в интернет-магазине ОНЛАЙН ТРЕЙД.РУ Санкт-Петербург (onlinetrade.ru)

Термопаста

Взял Термопаста Thermalright TFX-2G

Термопаста Thermalright TFX-2G, 2 грамма- купить по выгодной цене в интернет-магазине ОНЛАЙН ТРЕЙД.РУ Санкт-Петербург (onlinetrade.ru)

Буду менять на всякий случай и в видеокарте и конечно на сам процессор. Очень хорошая термопаста.

HDD в RAID1

Ну и конечно самое главное, взял 2 штуки HDD Enterprise уровня. - Seagate Exos X16 16tb ST16000NM001G

По советам, у проверенного продавца на Авито: Seagate Exos X16 16tb ST16000NM001G HDD SATA купить в Москве | Электроника | Авито (avito.ru)

Все приехало. Работу пока некогда было проверить. Всё запаковано (новые).

Коммутатор LAN

В моей домашней сети будет достаточно много сетевых устройств, не считая тех что будут подключены по wifi, многие Я решил подцеплять через кабель (сервер, комп, камеры, телевизоры)

Взять решил самый простой, но на будущее ставлю целью обновить хотябы до 2.5Гбит/с скоростными..

Сейчас уже бюджета не хватило. Брал такой TP-LINK LS1008G

https://market.yandex.ru/product--kommutator-tp-link-ls1008g/1779595540?cpa=1&sku=646834075&offerid=AJl-73Nr0h1yLMTJ1gAEjA

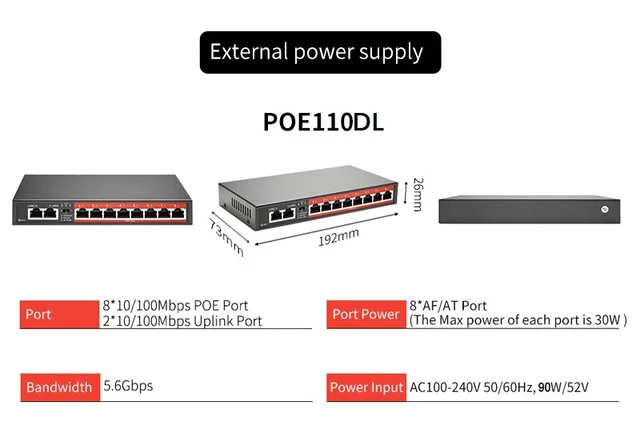

Коммутатор POE

Камер в квартире не будет много, две + монитор, принято решение на установку POE коммутатора, для упрощения всего коннекта. По деньгам это тоже не дешево… взял на Алике:

Сетевой коммутатор STEAMEMO, серия SSC, ии, POE, 48 В, активный сетевой коммутатор POE, 90 Вт, источник питания, Ethernet, 100 Мбит/с, для IP-камеры
https://sl.aliexpress.ru/p?key=W8G6ZeQ

[TrustMe]

Пришел процессор )

Пришел WiFi адаптер )

Похоже ночью не буду спать xD
